Панорамная головка для штатива: обзор Novoflex

Обсудить

***На правах рекламы

Панорамная головка для штатива: обзор Novoflex

Этой весной компания Novoflex решила радикально расширить своё присутствие на российском рынке. Для нашего обзора мы выбрали два самых интересных и перспективных на рынке панорамных решения: это система VR-System PRO II и система VR-System SLANT.

Главное и принципиальное отличие панорамной головки – это возможность с помощью неё поворачивать и наклонять камеру вокруг нодальной точки объектива. Нодальная точка объектива – это точка в которой сходятся все лучи света, перед тем как разойтись далее. Как правило, нодальной точке ближе всего соответствует положение диафрагмы в объективе. Перемещая вокруг неё камеру при съёмке панорамы, мы исключаем возможность параллаксных искажений.

Для съёмки круговой панорамы достаточно сделать один ряд вертикальных или горизонтальных кадров.

Для съёмки большой и сферической (3D панорамы) уже не достаточно одного ряда кадров. Такие панорамы называются многорядными или мозаичными. Для съёмки такой панорамы панорамная головка должна обладать возможностью наклонять фотоаппарат, вверх-вниз. При такой съёмке нодальная точка должна находиться не только на оси центральной колонны штатива, но и совпадать с уровнем оси наклона фотоаппарата. Подробнее о практической съёмке панорам мы расскажем в будущих статьях.

Немного истории

Компания Novoflex начинает свою историю в послевоенной Германии. В 1948 году фотограф Карл Мюллер основал компанию, и уже в 1950 году им была зарегистрирована торговая марка “Novoflex”. В шестидесятых годах компания с успехом занималась разработкой и производством специальных мехов для таких камер как Contax и Hasselblad. Видимо, работа с такими именитыми брендами и позволила Novoflex поднять планку качества на недостижимый для многих компаний уровень. В 2006 году Novoflex создаёт свою первую систему для панорамной съёмки и в 2008 году дополняет её системой QuadroPod.

Первое знакомство

Панорамная головка для штатива: обзор Novoflex

Система PRO II – это самая продвинутая панорамная система в линейке Novoflex, способная помочь фотографу в съёмке любых панорам, практически любой оптикой (до 300 мм) и любой камерой. PRO II в первую очередь рассчитана на профессионалов и состоятельных любителей панорамной съёмки.

Система SLANT – это специальная головка для быстрого создания сферических или 3D панорам. Причем скорость работы – это самая сильная сторона этой системы. Для создания 3D панорамы достаточно снять четыре кадра с помощью объектива рыбий глаз (fish-eye). Как видите камера закрепляется под углом 60 градусов, что заметно оптимизирует размер конструкции и даёт возможность пользоваться при съёмке моноподом.

Для теста мы предоставили оба комплекта профессиональному фотографу, президенту “Гильдии рекламных фотографов” Дмитрию Мухину. Дмитрию часто приходится снимать панорамные индустриальные пейзажи и интерьеры.

Мнение профессионала

Панорамная головка для штатива: обзор Novoflex

Я обладаю достаточным опытом в съемке панорам интерьеров, пейзажей и индустриальной съёмке. В своей работе я уже несколько лет использую панорамную систему Manfrotto. С ней я и буду сравнивать систему Novoflex. Первое, что сразу бросается в глаза, это техническое исполнение данного девайса, каждая деталь которого выполнена с прецизионным качеством. Если кто-то скажет, что это не самое главное, я позволю себе с ним не согласиться. Очень большое значение для профессионала имеет уровень и класс используемой в работе аппаратуры. Очень часто по уровню используемой аппаратуры можно судить о квалификации и стоимости услуг профессионального фотографа. И ещё одна важная деталь: в панорамном оборудовании надо быть уверенным на все 100%, так как проверить результат возможно только после съёмки, когда вернуться и повторить кадр практически невозможно.

Конструктив

Панорамная головка для штатива: обзор Novoflex

Система PRO II в разобранном виде достаточно компактна и не слишком тяжела (1,69 кг), что позволяет профессиональному фотографу включить её в обязательный выездной набор техники. Часто при сборах на выездную фотосъемку жестко стоит вопрос размеров и веса аппаратуры. Иногда приходится отказываться брать с собой какие-то составляющие в ущерб будущему качеству просто потому, что трудно донести.

Панорамная головка для штатива: обзор Novoflex

На тесте панорамная система была дополнительно укомплектована компактным шаровым узлом Novoflex MagicBalance, что не могло не порадовать. Независимо от того, на какой поверхности установлен штатив: ровной, неровной или быть может даже под углом. Сам вращающийся узел легко выставить по уровню. У Manfrotto при выставлении уровня при окончательном зажиме фиксатора регулировка часто сбивается, с Novoflex этого не происходит. Делительная головка в PRO II имеет возможность автоматически отсчитывать углы по горизонтальной плоскости в 10, 15, 20, 24, 30, 36, 45 и 60 градусов. Переключаться между углами очень легко, нужно только повернуть колёсико управления в другое положение. И это ещё одно конструктивное отличие от Manfrotto.

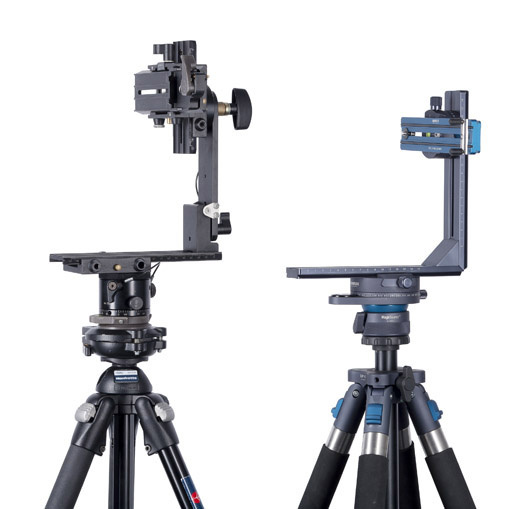

Вот для сравнения как выглядят две профессиональные панорамные системы: Novoflex и Manfrotto.

Панорамная головка для штатива: обзор Novoflex

С системой Manfrotto я работаю уже более пяти лет, и она меня никогда не подводила. PRO II на её фоне выглядит компактней и менее брутальной, посмотрим как она покажет себя в работе. Система SLANT удивительная вещь. Камера устанавливается с ее помощью под углом в 60 градусов, так что диагональ кадра становится перпендикулярна снимаемому сюжету. Это очень удобно при съемке сферических круговых панорам фишай-объективом, расстояние выноса оси объектива камеры становится короче, консоль меньше, и управляться в момент съемки с конструкцией гораздо легче.

Панорамная головка для штатива: обзор Novoflex

Испытания

Для проверки обоих панорамных систем в полевых условиях я решил провести три съёмки в разных условиях. Первое — это пленэр “Музей усадьба Архангельское”, второе — это большого размера помещение “Музей техники Вадима Задорожного”, и очень небольшое камерное помещение — это “Галерея Валентина Рябова”.

Фотосъёмка в “Музее усадьбе Архангельское”

Конечно, зимой снимать панорамы в Архангельском дело не благодарное, весь знаменитый парк находится под снегом, а скульптуры упакованы в деревянные боксы. Но я ставил целью испытать Novoflex в условиях нашей холодной зимы. А вот с этим всё в порядке, на улице солнечная погода и минус 18 градусов. Я решил снять рядную панораму фасада “Большого дворца” с целью создания файла большого размера, пригодного для широкоформатной печати, и круговую панораму внутреннего дворика дворца для проверки точности всей системы при дальнейшей сборке. Делительная головка, плавно перемещаясь между углами съёмки, в то же время очень чётко фиксировала их, тем самым исключая пропуски кадров. Кто снимал панорамы, меня поймёт – начинаешь собирать картинку, а одного кадра из панорамы нет, просто пропустил и не заметил. Конечно, это ошибка фотографа, но с PRO II нужно очень постараться, чтобы пропустить кадр.

Хорошую проверку на морозоустойчивость получил и взятый мной для теста уникальный четырёхногий штатив QuadroPod. Объясню почему: QuadroPod в нашем случае был укомплектован карбоновыми ногами (существуют и другие комплектации), и нам настоятельно не рекомендовали работать с ним на морозе, мол вещь дорогая и может расколоться. Но ничего страшного не произошло, вся система отработала при низкой температуре без нареканий и поломок.

В комплекте с панорамной системой VR-System PRO II идет лицензионная копия профессиональной программы Panoramastudio 2 pro. Эта программа позволяет сшивать цилиндрические и сферические панорамы. И так как при съёмке я не совершил грубых ошибок, потребовалось всего несколько минут для выбора необходимых параметров создания и экспорта панорамы, а всё остальное программа сделала автоматически.

Примеры отснятых и собранных панорам:

Панорамная головка для штатива: обзор Novoflex

Панорама размером 12000х6000 пикселей

Панорамная головка для штатива: обзор Novoflex

Интерактивная круговая панорама

Фотосъёмка в “Музее техники Вадима Задорожного”

Здесь решено было испытать систему Slant. Чтобы подготовить систему к работе, я снимаю одну ногу со штатива QuadroPod, тем самым получая монопод, и креплю на неё Slant. Далее закрепляю камеру и через минуту я готов к съёмке. Опишу вкратце, с какой оптикой производитель рекомендует использовать систему Slant:

Для камер с кроп-матрицей:

  • Sigma 4,5mm / 2,8 EX DC Fisheye HSM
  • Sigma 8mm / 3.5 EX DG Fisheye
  • Peleng 8mm / 3.5 Fisheye
  • Canon EF 8-15mm / 4 L USM Fisheye

Для камер с полнокадровой матрицей:

  • Tokina AT-X 10-17mm / 3.5-4.5 DX Fisheye
  • Sigma 10mm / 2.8 EX DC Fisheye HSM
  • Nikkor AF 10.5mm / 2.8 G ED DX Fisheye
  • Samyang 8mm / 3.5 Fisheye
  • Canon EF 8-15mm / 4 L USM Fisheye

В моём случае я использовал Canon 5D mark II и Canon EF 8-15mm / 4 L USM Fisheye.

Для создания сферической панорамы нужно отснять всего 4 кадра, приблизительно с интервалом в 90 градусов. Вся съёмка панорамы занимает около минуты и то только по тому, что некоторое время уходит на выравнивание камеры по уровню. Если заниматься этим не в первый раз, я думаю можно укладываться секунд в 30.

Панорамная головка для штатива: обзор Novoflex

Съёмка 4 кадров в музее

Снимать я рекомендую в мануальном режиме, и следить за тем, чтобы ваши ноги не попадали в кадр. Если вы снимаете так называемый “Виртуальный тур”, можно не разбирая системы перемещаться к следующей точке съёмки.

Отснятый материал я рекомендую собирать в программе PTgui. Это самая полная и распространённая программа для сборки панорам. Ещё замечу, что PTgui интуитивно понятная программа, и с ней можно разобраться без нудного чтения мануала.

Панорамная головка для штатива: обзор Novoflex

Интерактивная панорама музея техники Вадима Задорожного

Фотосъёмка в “Галерее Валентина Рябова”

В галерее я решил отснять сферическую панораму, но уже с системой PRO II. Нужно было добиться такого качества изображения, чтобы у зрителя была возможность рассмотреть и оценить для себя каждую картину в интерьере. Для этого с помощью панорамной головки я отснял 60 изображений, которые потом собрал в интерактивную панораму высокого качества. Так же отснял несколько многорядных панорам по 180 градусов, пригодных для качественной печати.

Все эти панорамы я собрал в программе PanoramaStudio 2 Pro, которая собрала их достаточно быстро и в автоматическом режиме.

Панорамная головка для штатива: обзор Novoflex

Галерея Валентина Рябова

Панорамная головка для штатива: обзор Novoflex
Панорамная головка для штатива: обзор Novoflex

Интерактивная панорама в “Галерее Валентина Рябова”

z

QuadroPod

Ещё хочу чуть подробнее остановиться на удивительном продукте – четырёхногом штативе QuadroPod. На первый взгляд полнейшее безумие, но вы же понимаете, что немцы безумны только в порно. Его не так просто установить, так как приходится ставить три ноги и четвертую подгонять под поверхность. Так для чего же он нужен?

На самом деле четырехногий штатив необходим как раз для съёмки панорам. Дело в том, что четыре точки опоры дают такую же устойчивость, как у обычного штатива при меньшем радиусе расстановки ног, чем обычного треногова штатива. А соответственно, если ноги расставлены не широко, они не попадают в поле зрения камеры при съёмке сферической панорамы.

На иллюстрации ниже это наглядно показано:

Панорамная головка для штатива: обзор Novoflex

Кроме того, у квадропода съёмные ноги, каждую из которых можно использовать в качестве монопода, а в комплектации Variabel оставшийся без ноги QuadroPod легко превращается в привычный треногий штатив.

Панорамная головка для штатива: обзор Novoflex

Ориентировочные розничные цены в России: VR-System PRO II – 31200 рублей. VR-System SLANT – 10300 рублей.

Автор: Дмитрий Мухин (Член Союза журналистов России. Член Гильдии рекламных фотографов России с 2006 год)

Изображения: fototips.ru

Опубликовано: 20.06.2012
